מתמר שקילה – הלב המדויק של כל מערכת שקילה מתקדמת

מתמר שקילה הוא אחד הרכיבים החשובים ביותר בכל מערכת מדידה ותעשייה שבה נדרשת מדידת משקל, לחץ או עומס מדויק. מדובר ברכיב אלקטרו-מכני רגיש במיוחד, שתפקידו להמיר כוח או עומס חשמלי לאות חשמלי הניתן לפענוח, ניתוח ובקרה. שימוש במתמר שקילה נפוץ במערכות שקילה תעשייתיות, במכונות אריזה, בקווי ייצור, במערכות הנדסיות ובמכשירים מדעיים מדויקים. איכות המתמר, הדיוק שלו והעמידות בתנאי סביבה משתנים קובעים במידה רבה את אמינות תוצאות המדידה ואת ביצועי המערכת כולה.

מהו מתמר שקילה וכיצד הוא פועל

מתמר שקילה, הנקרא גם תא עומס, פועל על עקרון של מדידת עיוותים (Strain Gauge). כאשר מופעל עליו עומס, כמו מתיחה או לחיצה, נוצר שינוי זעיר בהתנגדות החשמלית של חיישני המתיחה שבתוכו. שינוי זה מומר לאות חשמלי פרופורציונלי לגודל העומס. לאחר מכן, האות עובר הגברה ועיבוד במערכת אלקטרונית המתרגמת אותו לערכים מדידים של משקל או כוח.

סוגי מתמרים לפי אופן הפעולה

בחירה נכונה של מתמר תלויה בסוג היישום, בסביבת העבודה, בטווח המדידה ובדרישות הדיוק. קיימים כמה סוגים עיקריים של מתמרי שקילה:

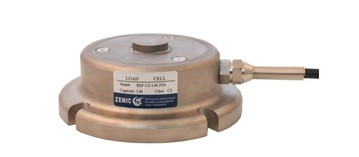

• מתמרי לחיצה – מיועדים למדוד עומס שמופעל כלפי מטה, לדוגמה על משטחי שקילה.
• מתמרי מתיחה – מיועדים למדידת עומס בכיוון הפוך, כגון בעת תלייה או הרמה.

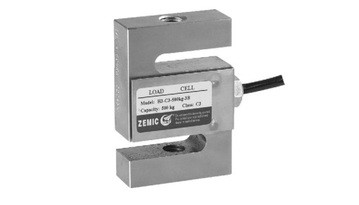

• מתמרים כפולי פעולה – יכולים למדוד גם מתיחה וגם לחיצה בהתאם לאפליקציה.

מבנהו של מתמר שקילה

מתמר שקילה עשוי לרוב מגוף מתכתי – פלדה, אלומיניום או סגסוגות נירוסטה – שעליו מודבקים חיישני מתיחה זעירים. אלמנטים אלו ממוקמים באזורים הנוטים לעיוות בעת הפעלת כוח. גוף המתמר עובר טיפול תרמי ודיוק מכני ברמות גבוהות כדי למנוע עיוותים לא רצויים.

בנוסף, מתמרים איכותיים כוללים איטום הרמטי נגד אבק, לחות וחומרים כימיים, וכן הגנה בפני עומסים חריגים. בכך הם מתאימים לעבודה במפעלים, בתעשיות מזון, בתעשייה הכימית, במעבדות ואף בשדות חקלאיים.

יישומים עיקריים של מתמרי שקילה

מתמר שקילה הוא רכיב קריטי במגוון רחב של מערכות מדידה ובקרה:

• מערכות שקילה תעשייתיות, כמו גשרים לשקילת משאיות, שקילת מכלים ותכולת מיכלים.
• מערכות אריזה ומילוי  למדידת משקל מדויק של מוצרים בקווי ייצור.
• בקרת איכות וייצור  לאיתור חריגות במשקל המוצר ולבקרת תהליך.
• תעשיות מזון ותרופות  למדידות מדויקות של רכיבים ופורמולציות.
• מערכות מחקר ופיתוח  למדידות ניסוייות של כוחות, מתחים ורעידות.

כל אחד מהיישומים הללו דורש התאמה מדויקת של סוג המתמר, רמת הדיוק וסוג האות החשמלי.

בחירת מתמר שקילה מתאים

בעת בחירת מתמר שקילה, חשוב לשים לב למספר פרמטרים מרכזיים:

• טווח העומס המקסימלי – על המתמר לעמוד בעומסים הצפויים בתנאי העבודה.
• דרגת הדיוק – נמדדת באחוזים מהעומס המלא (מתמרים איכותיים מגיעים לדיוק של ±0.03%).
• חומר הגוף – בחירה בין אלומיניום, פלדה או נירוסטה בהתאם לסביבה.
• הגנה סביבתית (IP Rating) – מתמרים לעבודה בתנאי לחות, אבק או חומרים כימיים חייבים הגנה גבוהה.
• סוג היציאה החשמלית – אנלוגית או דיגיטלית, לפי מערכת הבקרה הקיימת.

השילוב הנכון של כל הפרמטרים הללו מבטיח ביצועים יציבים ועמידות לאורך זמן.

טכנולוגיות מתקדמות במתמרי שקילה

בעשור האחרון חלה התקדמות משמעותית בתחום מתמרי השקילה. מעבר לשימוש בחיישני Strain Gauge המסורתיים, פותחו מתמרים דיגיטליים המשלבים רכיבי עיבוד נתונים וממשקי תקשורת חכמים. מתמרים אלה מסוגלים לשדר נתונים בזמן אמת אל בקרי PLC, מערכות SCADA או מערכות ניהול תעשייתיות.

יתרונות המתמרים הדיגיטליים:

• דיוק גבוה במיוחד בזכות כיול פנימי.
• יכולת סינון רעשים אלקטרוניים.
• ניטור תקלות בזמן אמת.
• אפשרות לחיבור לרשת תקשורת תעשייתית.

השילוב בין אמינות מכנית ליכולות חכמות הופך את המתמרים הדיגיטליים לפתרון אידיאלי עבור תעשיות מתקדמות.

אביזרים משלימים למתמרי שקילה

כדי להבטיח תפקוד מלא של מתמר השקילה, נהוג לשלב איתו ציוד היקפי נוסף:

• צג קריאה (Indicator) – מציג את הנתונים ומאפשר בקרה מקומית.
• מגבר אנלוגי – מגביר את האות החשמלי לשם עיבוד מדויק.
• תושבות מכניות ומיסבי קצה – לשיפור יציבות ההרכבה.
• אוגרי נתונים (Data Logger) – לתיעוד ממושך של מדידות.

כל רכיב נוסף משפר את רמת הדיוק, הבקרה והאמינות הכוללת של המערכת.

מתמר שקילה מוגן פיצוץ – עבודה בסביבה מאתגרת

במקרים שבהם מתבצעת שקילה באזורים מסוכנים, כמו בתעשיות כימיות או במתקנים דליקים, נדרש שימוש במתמר שקילה מוגן פיצוץ. מתמרים אלו עומדים בתקני בטיחות מחמירים ומונעים היווצרות ניצוץ או חימום יתר. כך ניתן לבצע מדידות מדויקות גם באזורים שבהם יש חשש לפיצוץ או אש.

תחזוקה ובדיקת כיול למתמרי שקילה

כדי לשמור על רמת דיוק גבוהה לאורך זמן, חשוב לבצע בדיקות כיול תקופתיות למתמר השקילה. כיול שגוי עלול להוביל לשגיאות מדידה משמעותיות ולהשפיע על תוצאות הייצור או הבקרה.

התחזוקה כוללת ניקוי עדין של גוף המתמר, בדיקת תקינות חיבורים חשמליים, אימות נתוני הכיול מול משקולות תקניות ובדיקה שאין עומס יתר מתמשך על גוף המתמר.

שמירה על תחזוקה נכונה מאריכה את חיי הרכיב ומבטיחה תפקוד אמין.

סיכום

מתמר שקילה הוא מרכיב יסודי במערכות מדידה מודרניות. בזכות הדיוק, האמינות והעמידות שלו ניתן לבקר תהליכים תעשייתיים, לשפר את איכות המוצרים ולמנוע תקלות. בחירה נכונה של מתמר בהתאם לצרכים, בשילוב תחזוקה מקצועית, תבטיח מערכת מדידה מדויקת ויציבה לאורך שנים.
